- 產品名稱：0.6/1kV及以下聚氯乙烯絕緣電力電纜
- 產品型號：
- 產品備注：
- 瀏覽：
-
介紹：
用途
本產品主要用于0.6/1kV的線路中供輸、配電能用，在要求阻燃的場合，可選用阻燃的型號，耐火型可用于高層建筑
、大型商場等需要防火救生的高人口密度地區
。
執行標準
本產品按GB12706.1、GB12706.2設計制造 阻燃聚氯乙烯絕緣電力電纜和耐火聚氯乙烯絕緣電力電纜按企業標準制造，其中阻燃特符合GB12666.5（IEC332-3）的要求；耐火特性復合GB12666.6（IEC331）的要求
。
型號說明

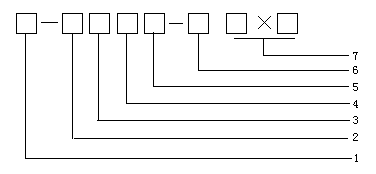

產品樣圖 型號說明
1、阻燃特性 2、絕緣系列代號 3
、導體
4
、護套 5
、外護及鎧裝層代號 6、額定電壓
7
、芯數×截面mm
2
型號代號表項目 | 代號 | 含義 |
| 阻燃特性 | －
ZR
NH | 非阻燃（省略）
阻燃 *
耐火電纜 |
| 絕緣 | V | 聚氯乙烯絕緣 |
| 導體 | －
L | 銅芯導體（省略）
鋁芯導體 |
| 護套或內護套 | V
VD
Y
E | 聚氯乙烯
低煙低鹵阻燃聚氯乙烯
聚乙烯
阻燃聚烯烴 |
| 鎧裝層 | 2
3
4 | 雙層鋼帶鎧裝
細鋼絲鎧裝
粗鋼絲鎧裝 |
| 外護套 | 2
3 | 聚氯乙烯
聚乙烯 |
注*：阻燃特性分ABC三級別，分別表示為：ZRA
、ZRB
、ZRC
使用特性項 目 | 技術性能 |
額定電壓 | 0.6/1kV |
導體長期允許工作溫度 | 導體***高工作溫度為70℃ ，短路時（***長持續時間不超過5秒）不超過160℃ |
直流電阻 | 符合GB3956的規定 |
敷設 | 敷設時候環境溫度不低于0℃ |
工頻耐壓試驗 | 3.5kV/5min不擊穿 |
阻燃特性 | 能經受GB12666.5（IEC332-3）規定的成束燃燒試驗 ；低煙低鹵和低煙無鹵阻燃電纜燃燒時煙霧濃度應符合GB12666.7（IEC1034）的規定。 |
標稱截面和芯數字
| 電纜類別 | 芯數 | 標稱截面 |
| 銅芯電纜 | 1 * | 1.5-400 |
| 鋁芯電纜 | 2.5-400 |
| 銅芯 、鋁芯帶鎧裝電纜 | 10-400 |
| 銅芯電纜 | 2 | 1.5-185 |
| 鋁芯電纜 | 2.5-185 |
| 銅芯、鋁芯帶鎧裝電纜 | 4-185 |
| 銅芯電纜 | 3 | 1.5-300 |
| 鋁芯電纜 | 2.5-300 |
| 銅芯 、鋁芯帶鎧裝電纜 | 4-300 |
| 銅芯 、鋁芯鎧裝或非鎧裝電纜 | 3+1
3+2
4+1 | 4-300 |
| 銅芯電纜 | 4
5 | 1.5-300 |
| 鋁芯電纜 | 2.5-300 |
| 銅芯 、鋁芯帶鎧裝電纜 | 4-300 |
，若用于交流系統應采用非磁性材料或采用減少磁損耗的結構
。
